1、 喷涂作业仿真训练系统目标与用途
目标:
为各类喷涂提供一个仿真环境,能够对给定喷涂参数的情况下仿真喷涂过程的涂层形成过程,并能对涂层进行厚度分布、损耗率等指标分析。系统可支持交互喷涂操作和预定轨迹喷涂两种作业模式的实时仿真,从而可用于喷涂工艺参数验证、喷涂人员培训、机器人喷涂规划等。
用途:
l 喷涂作业人员培训与考核:喷涂工艺参数选择、喷涂操作技能训练与考核
l 机器人喷涂作业规划:喷涂参数选择、喷枪轨迹规划、喷涂过程仿真、涂层质量分析

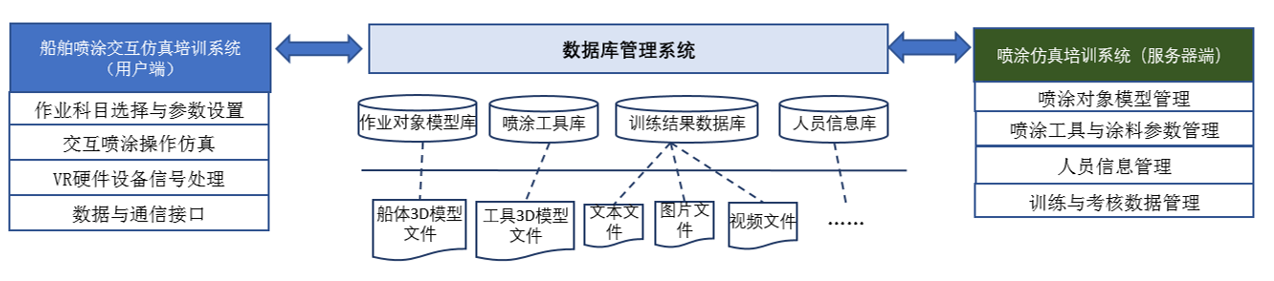

2、 喷涂作业仿真训练系统组成
系统采用C/S架构:
l 用户端为C端,连接VR交互设备。可同时存在多个用户端
l 服务器端(S端)包含仿真服务和数据库系统,系统只有一个服务器端
硬件组成:
l 用户端计算机:普通PC机,或图形服务器
l VR设备:HTC VIVE(连接用户端计算机)、模拟喷枪(可选)
l 服务端计算机:普通PC机,或数据服务器
l 现场大屏幕显示器(可选)
软件组成:
l 用户端软件:喷涂模型获取、喷枪选择、工艺设置、交互喷涂、喷涂结果上传
l 服务器端软件:用户管理、模型管理、喷枪管理、涂料管理、喷涂结果分析
典型应用情景:

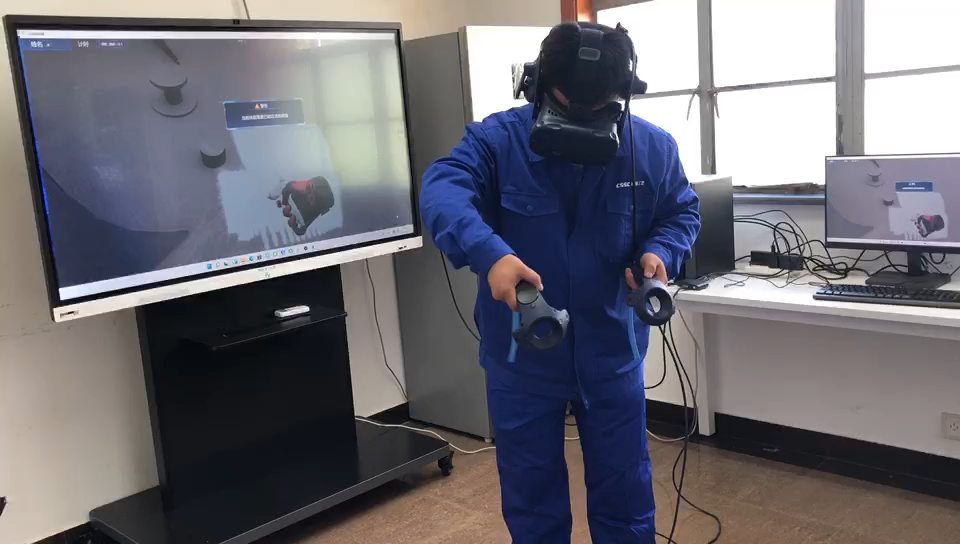

图:涂装作业仿真培训现场 图:VR环境中交互式喷涂(机舱内)
3、 系统功能与运行效果
系统功能:
l 用户与数据管理:用户注册/登录;用户数据、训练数据管理
l 训练场景管理:场景3D模型管理;场景布局与修改;标准喷涂工艺参数设置
l 喷枪模型管理:喷枪参数设置;喷枪3D模型管理
l 涂料数据管理:涂料参数添加、修改、删除
l 训练数据分析与成绩评估:厚度2D/3D分析;涂料损耗分析;喷枪姿态与运动轨迹分析;成绩综合评估
l 喷涂工艺参数设置:
l 交互喷涂操作:

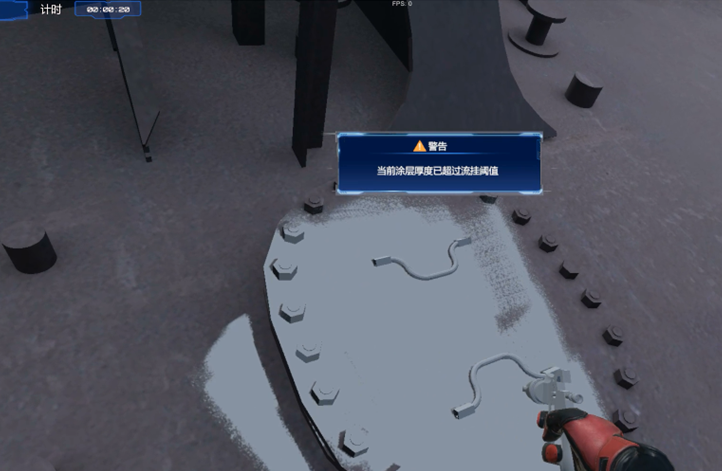

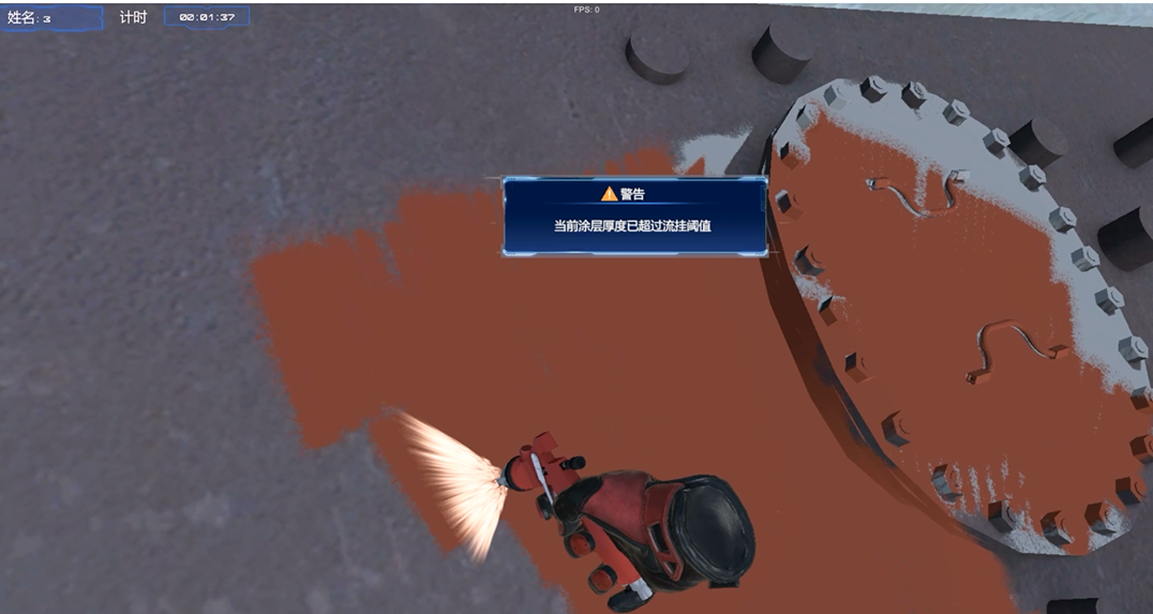

交互喷涂仿真效果图:
图:曲面外板喷漆
图:压水舱内喷涂 图:甲板上喷涂
训练数据分析与成绩评估

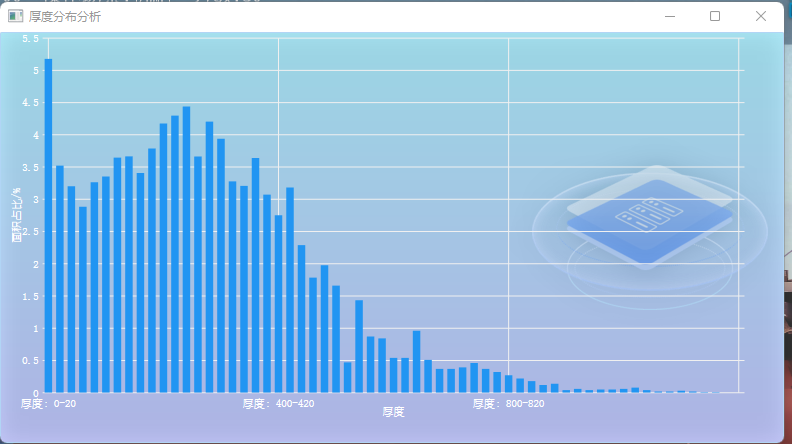

图:厚度分布曲线
训练数据分析与成绩评估

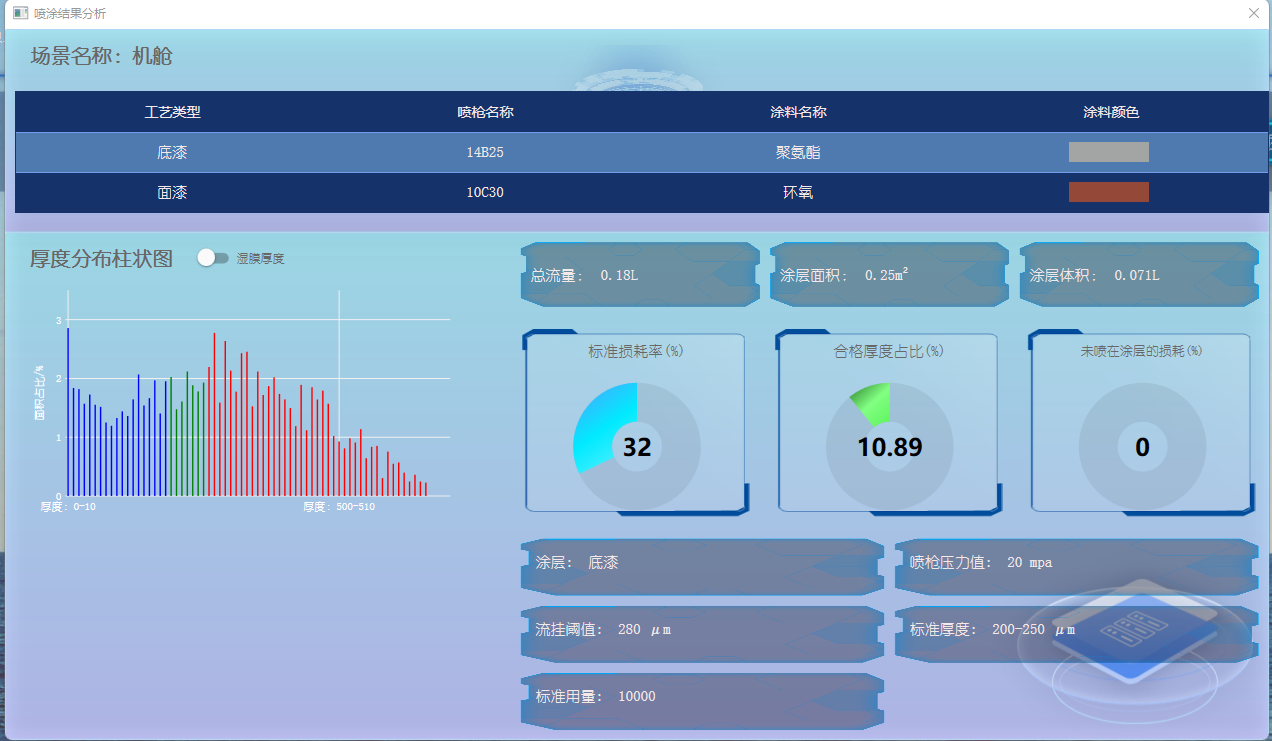

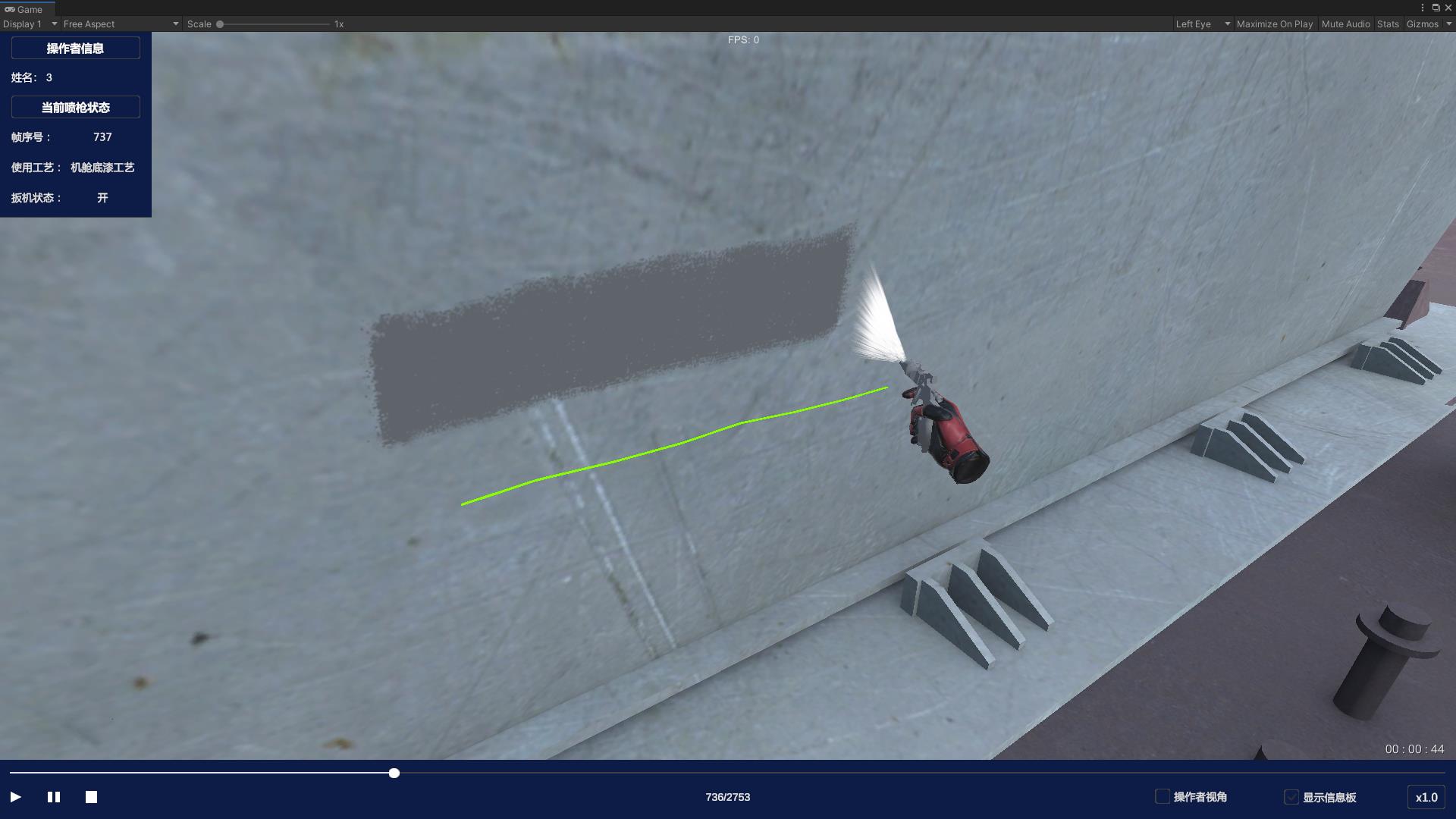

图:喷枪运动轨迹显示 图:喷涂训练成绩评估

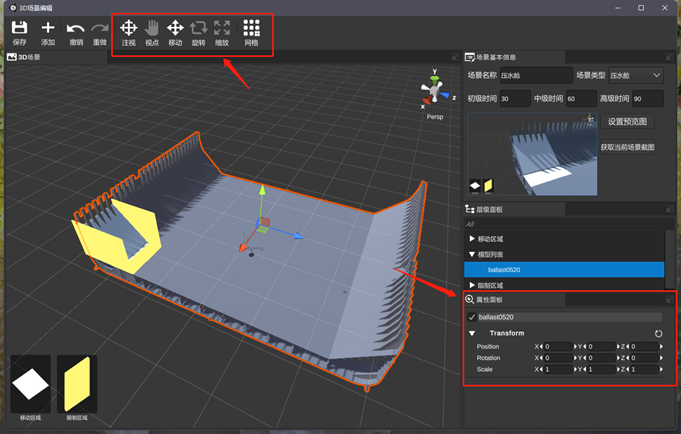

训练场景管理
喷枪模型管理
图:添加新喷枪 图:涂料参数管理
图:涂层可视化效果
